Wozu dient der energyMeter DIN?
Der energyMeter DIN dient zur Messung des Stromverbrauchs und zur Überwachung der Netzparameter.
Wie wird der energyMeter DIN mit Strom versorgt?
Der energyMeter DIN muss direkt an das 230-V-Wechselstromnetz angeschlossen werden – je nach Stromversorgungssystem ist sowohl ein einphasiger als auch ein dreiphasiger Anschluss möglich.
Welche Parameter des Stromnetzes misst der energyMeter DIN?
Der energyMeter DIN misst Spannung, Stromstärke, Frequenz sowie Wirk-, Blind- und Scheinleistung. Zudem erfasst er die Wirk- und Blindenergie, sowohl die aus dem Netz bezogene als auch die ins Netz eingespeiste. Die Messwerte sind für jede Phase einzeln sowie insgesamt für die gesamte Anlage verfügbar.
Wie misst der energyMeter DIN die Netzparameter?
Der energyMeter DIN misst die Spannung durch direkten Anschluss an die zu überwachende Anlage. Die Strommessung erfolgt indirekt mithilfe von Stromwandlern, die an den Phasenleitern angebracht werden.
Welchen maximalen Strom kann der energyMeter DIN messen?
Der energyMeter DIN wird mit drei 50-A-Durchsteckstromwandlern geliefert und kann somit einen Strom von bis zu 50 A pro Phase messen (insgesamt bis zu 34,5 kW bei einer dreiphasigen Anlage).
Wie hoch ist die Messauflösung des energyMeter DIN?
Der energyMeter DIN bietet folgende Messauflösung:
– Wirkleistung: 1 W
– Blindleistung: 1 var
– Scheinleistung: 1 VA
– Wirkenergie (aufgenommen/abgegeben): 10 Wh
– Blindenergie (aufgenommen/abgegeben): 10 varh
– Spannung: 0,1 V
– Strom: 0,01 A
– Frequenz: 0,1 Hz
Werden die Messungen für jede Phase separat durchgeführt?
Ja, der energyMeter DIN führt die Messungen für jede Phase separat durch. Die Messwerte werden für jede Phase einzeln sowie als Gesamtwerte für die gesamte Anlage angezeigt.

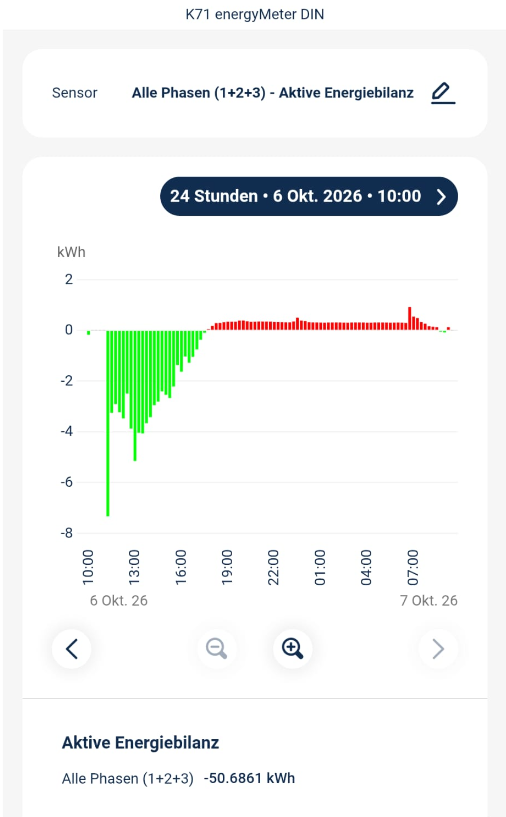

Kann man mit dem energyMeter DIN den Messverlauf einsehen und ein Diagramm erstellen?
Ja, das Gerät bietet umfassende Funktionen für den Datenverlauf und interaktive Diagramme. Um diese Funktion nutzen zu können, muss das Gerät mit einem WLAN-Netzwerk verbunden sein. Die Messdaten werden ein Jahr lang auf den Servern gespeichert und können zu Archivierungszwecken in die Formate .csv und .xlsx exportiert werden.
Das Intervall der Datenspeicherung variiert je nach Zeitraum: Für Daten der letzten Woche beträgt das Intervall 5 Minuten, für Daten des letzten Monats eine Stunde, und nach einem Monat werden die Daten im Tagesintervall gespeichert.
